Tutorial cara membuat Peta Penggunaan Lahan pada Arcgis 10.2.2

Assalamualaikum Wr. Wb Halo semua! Kita berjumpa kembali. Saya akan memberikan tutorial cara membuat peta penggunaan lahan pada arcgis 10.2.2. Yuk langsung saja

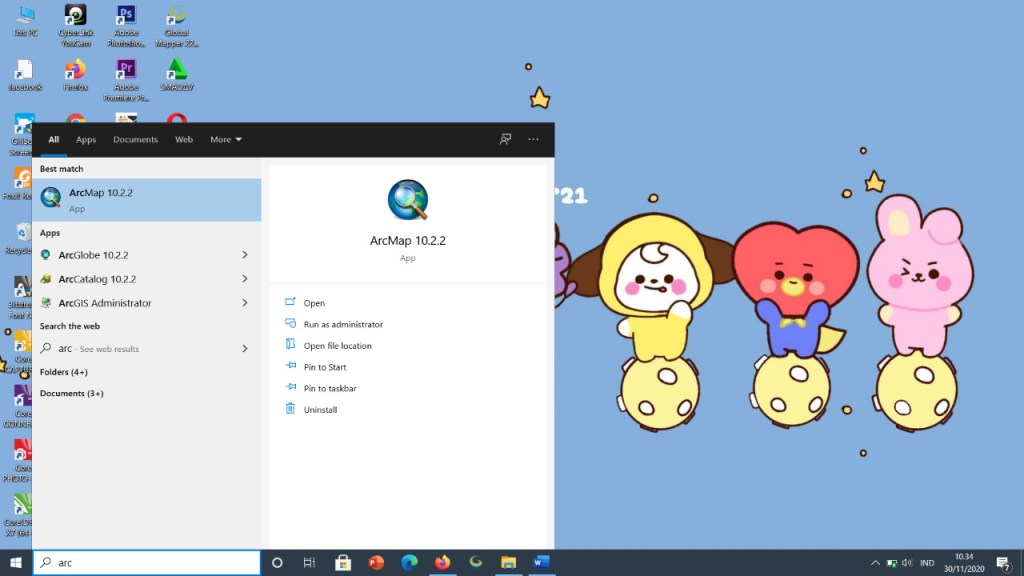

1. Kalian harus buka aplikasi Arcgis 10.2.2

•

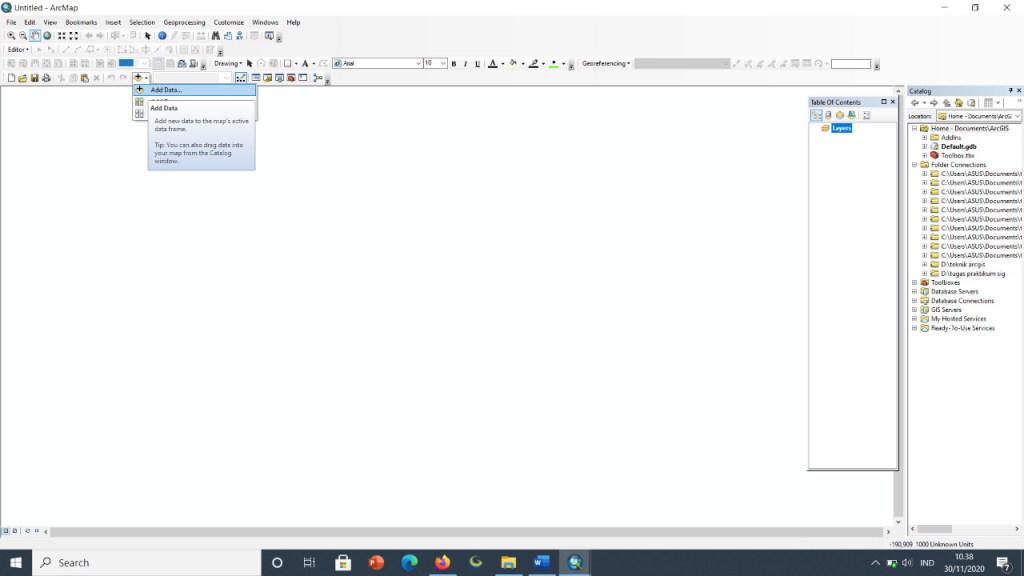

2. Setelah buka aplikasi arcgis 10.2.2 kalian klik add data

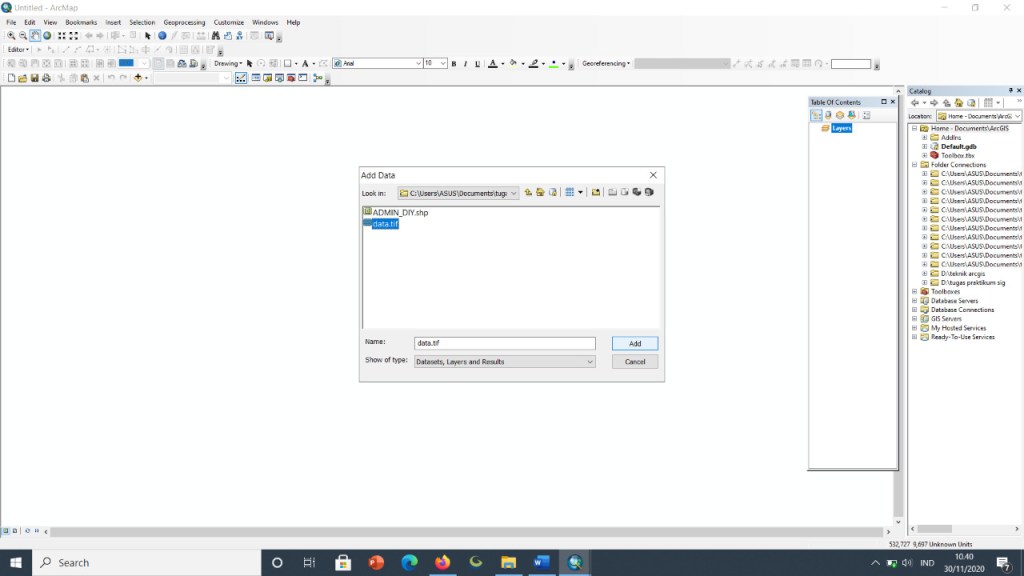

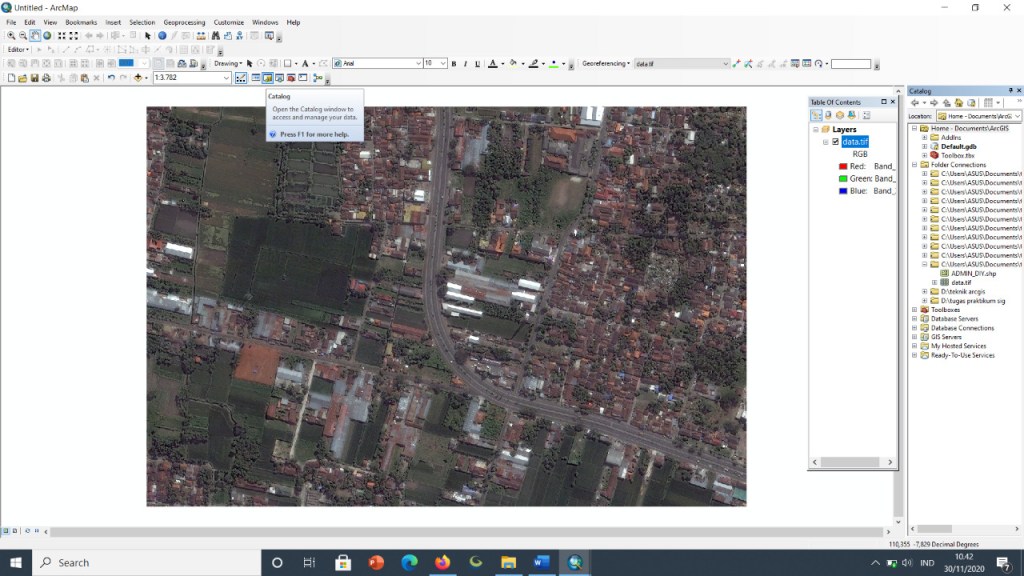

3. Setelah klik add data > connect to folder > cari data yang ingin kita masukkan (datanya berbentuk tiff) > lalu klik oke

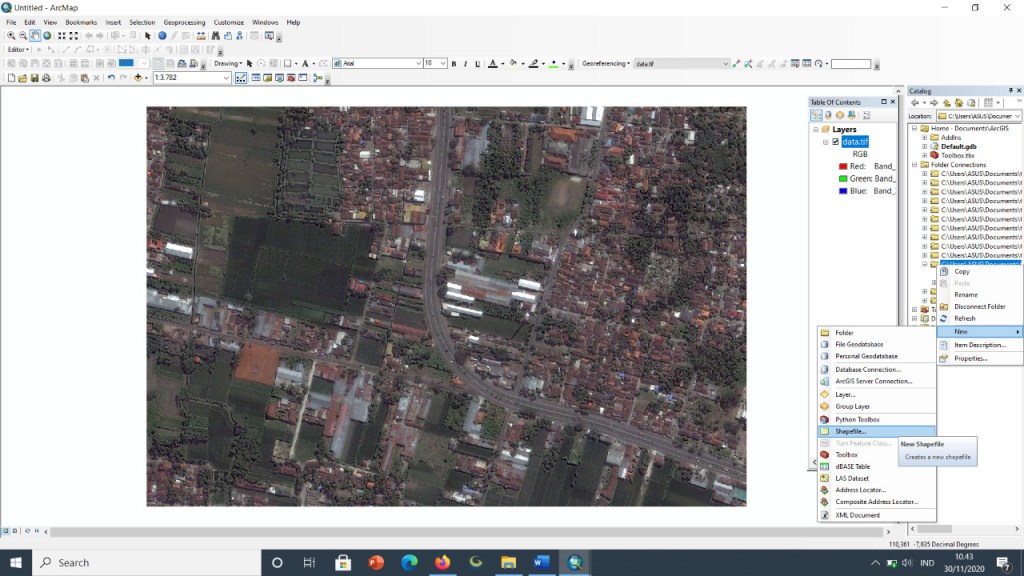

4. Setelah ketemu datanya, kita panggil data shp dengan cara klik catalog > cari datanya > Lalu klik kanan > cari shapefile

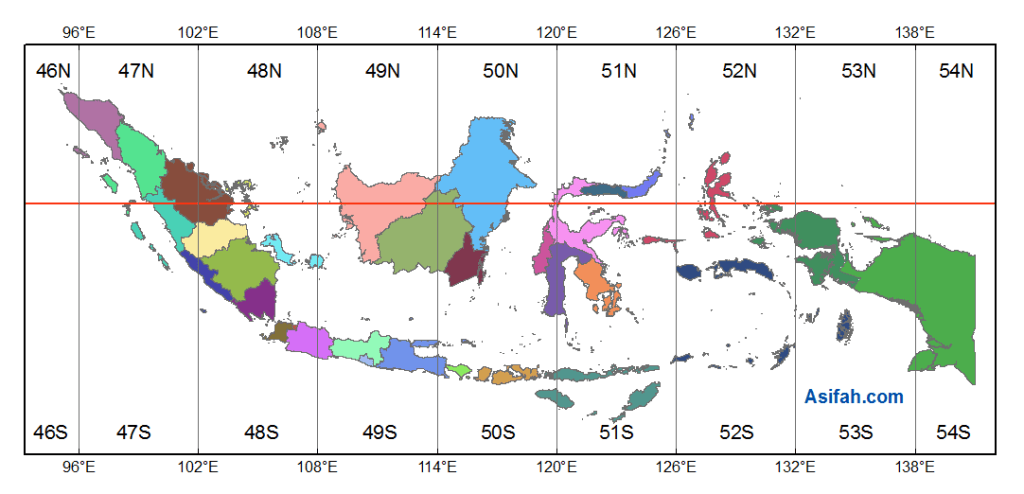

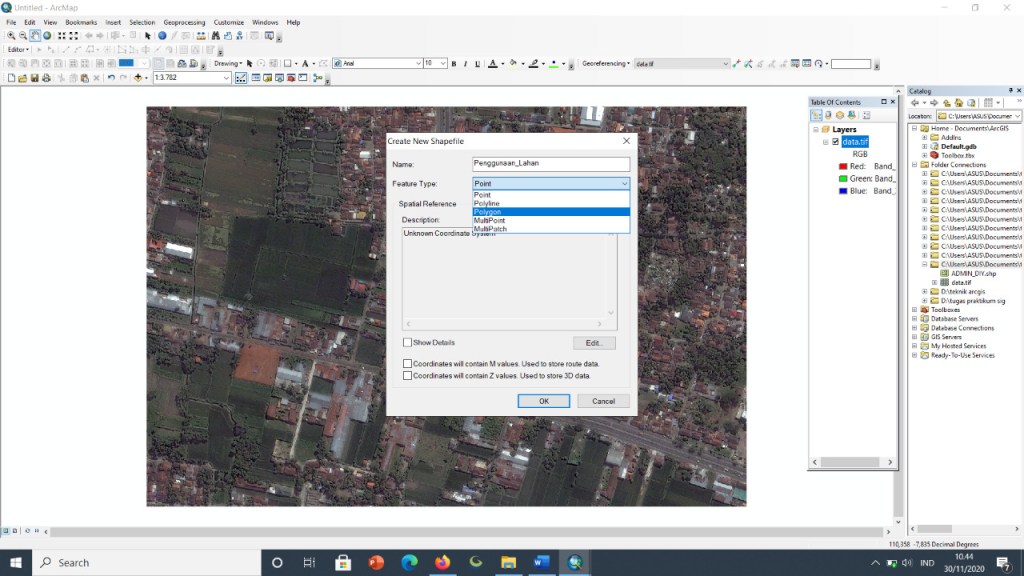

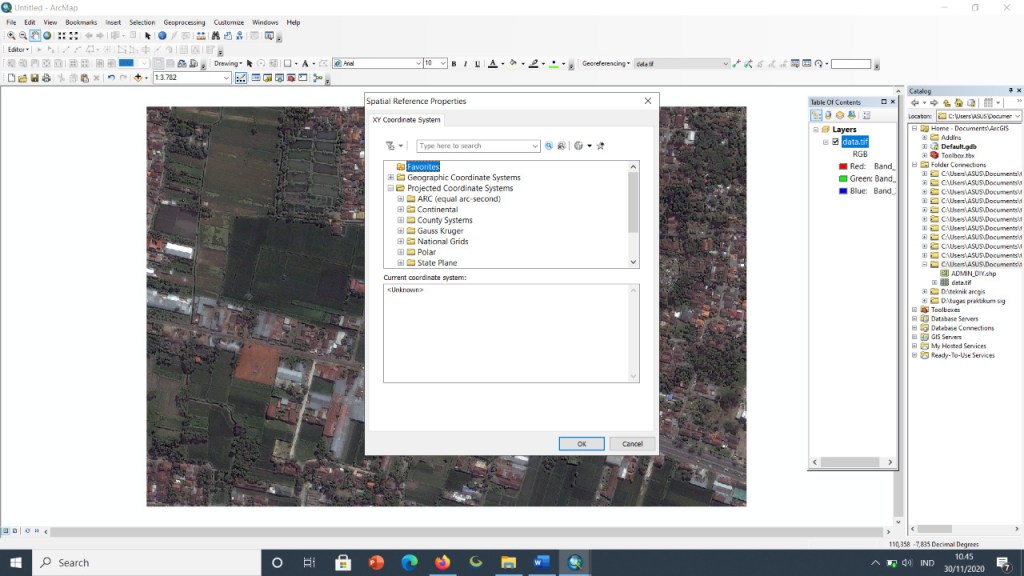

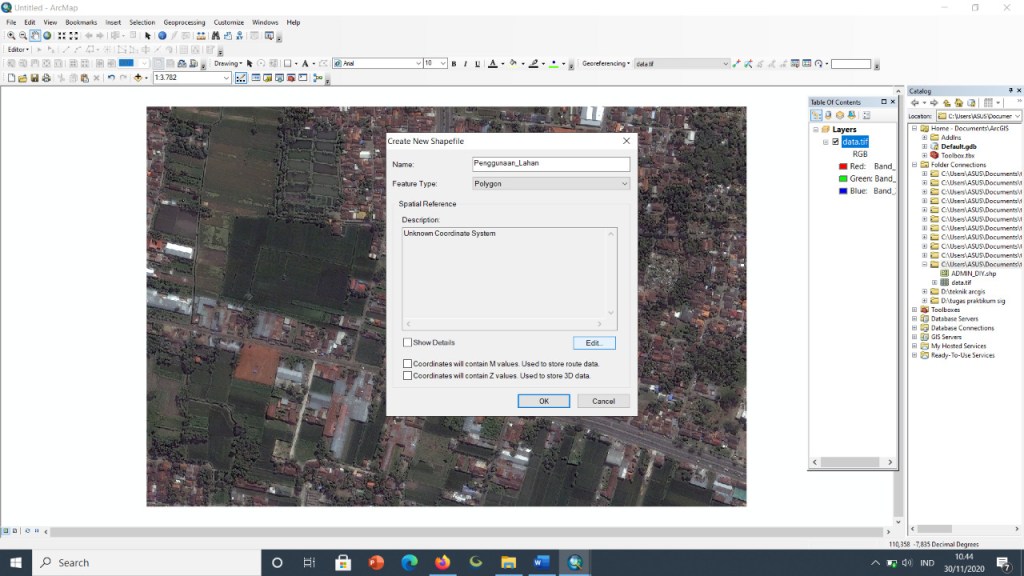

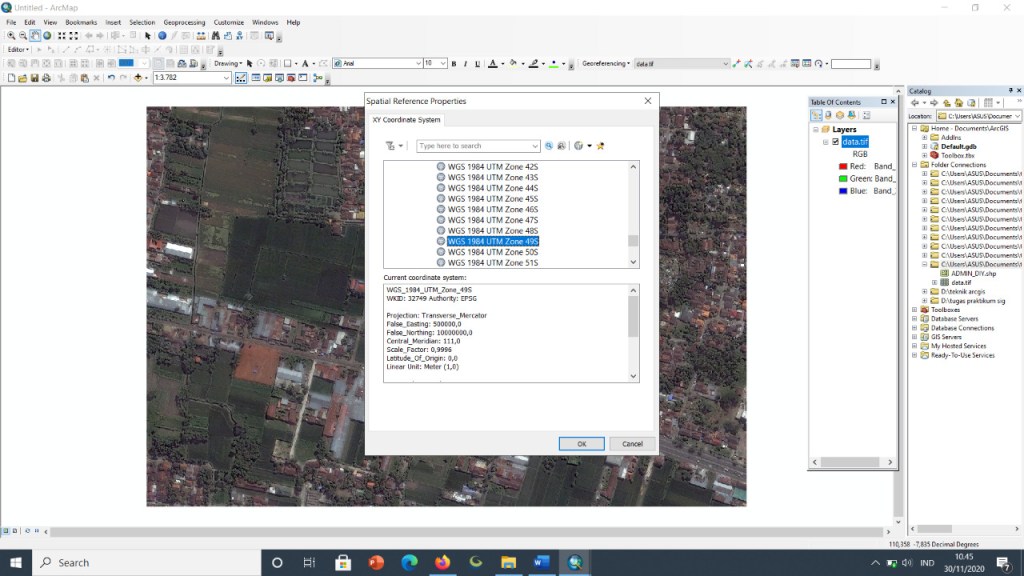

5. Setelah itu, ketik nama ” Penggunaan_Lahan ” > Feature type Polygon > klik edit > cari project coordinate system > pilih UTM > WGS 1984 > Southern Hemisphere (karena peta terletak di bagian selatan dunia) > karena peta ini di ambil dari daerah Yogyakarta jadi menurut peta zona UTM di bagian 49s. Jika belum tahu zona UTM bisa cari di internet atau lihat di gambar saya > setelah itu klik oke

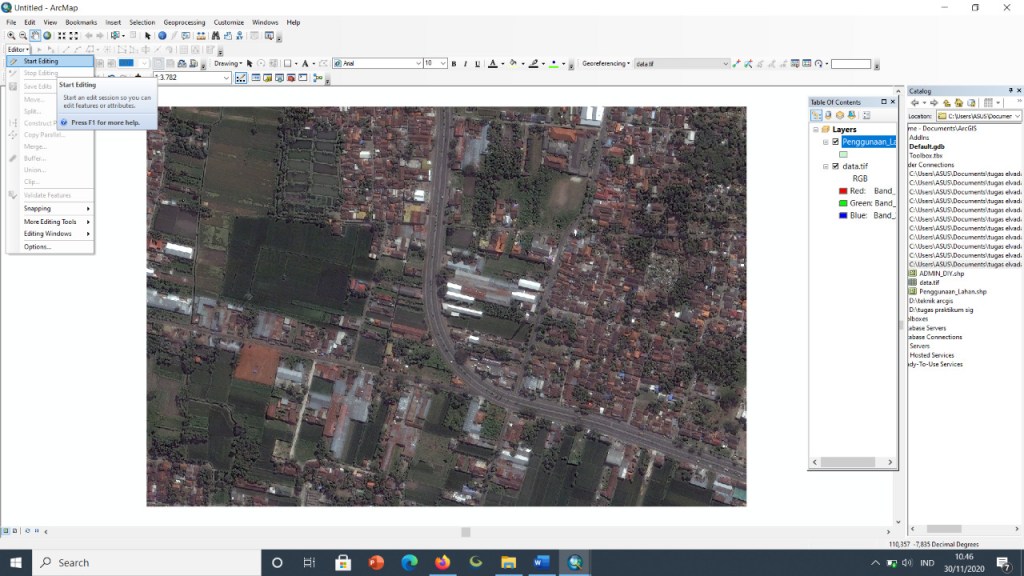

6. Klik editor > start editing

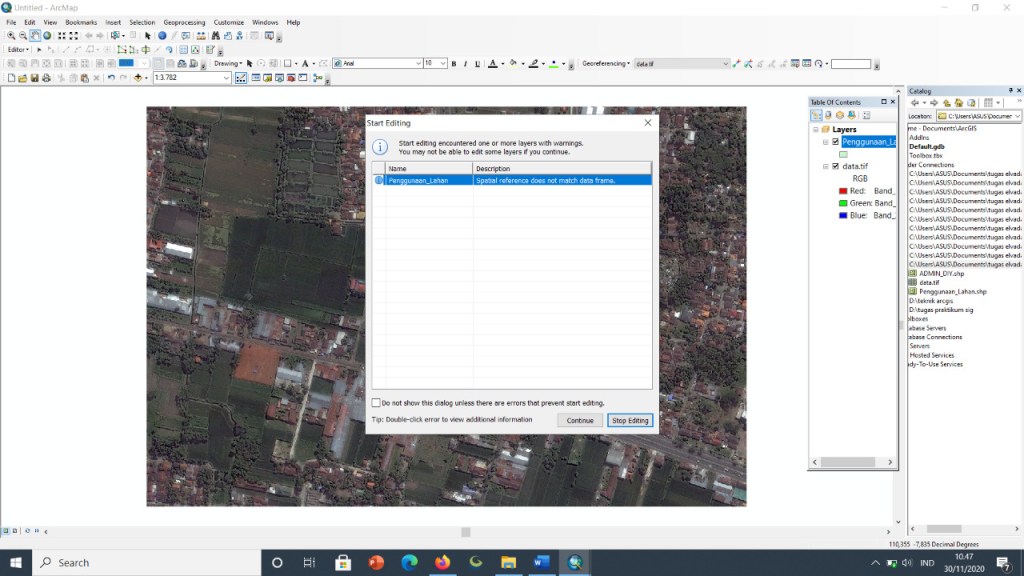

7. Klik Penggunaan Lahan > Continue

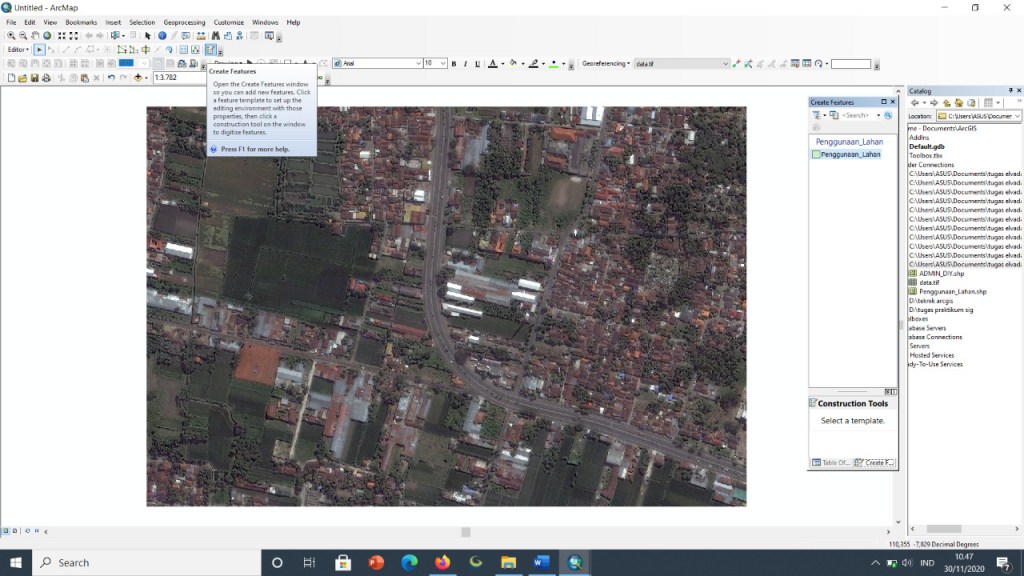

8. Klik create feature

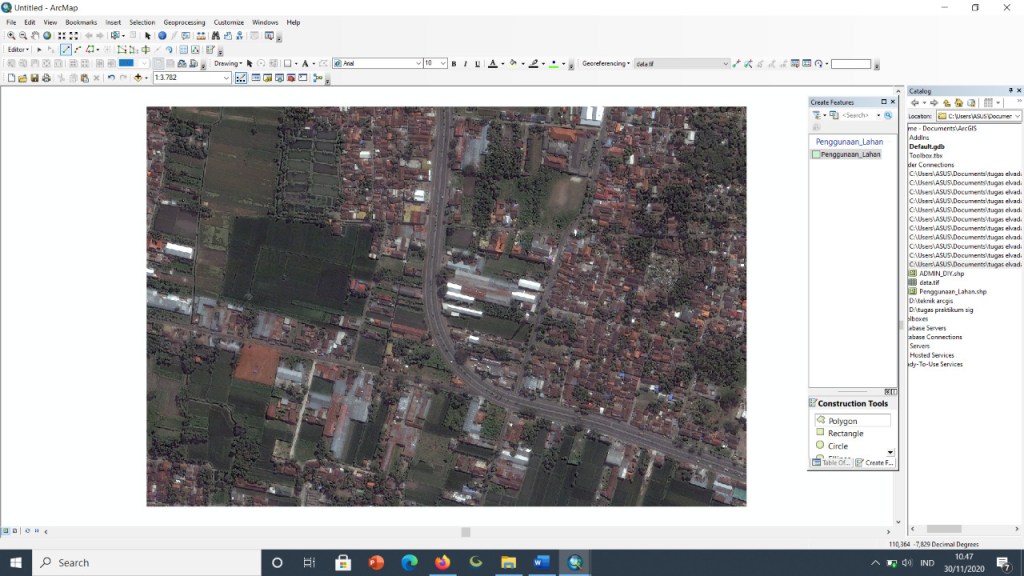

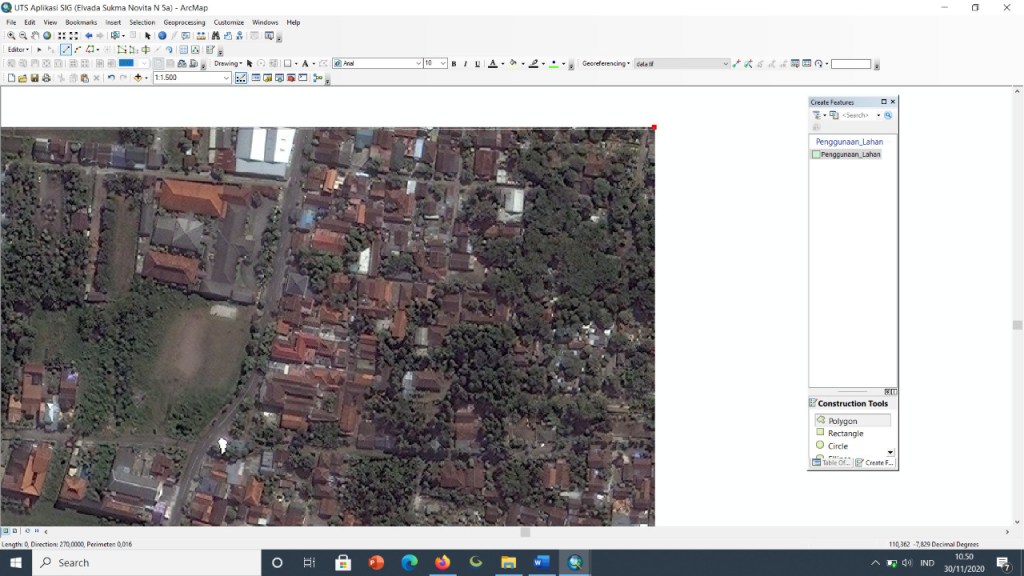

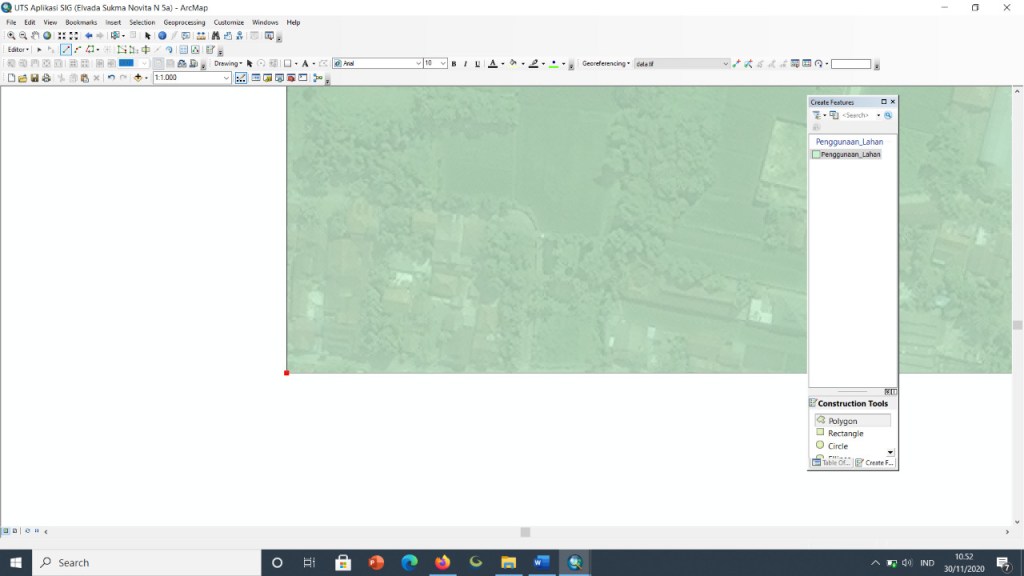

9. Klik Penggunaan lahan di bagian create feature > lalu klik polygon

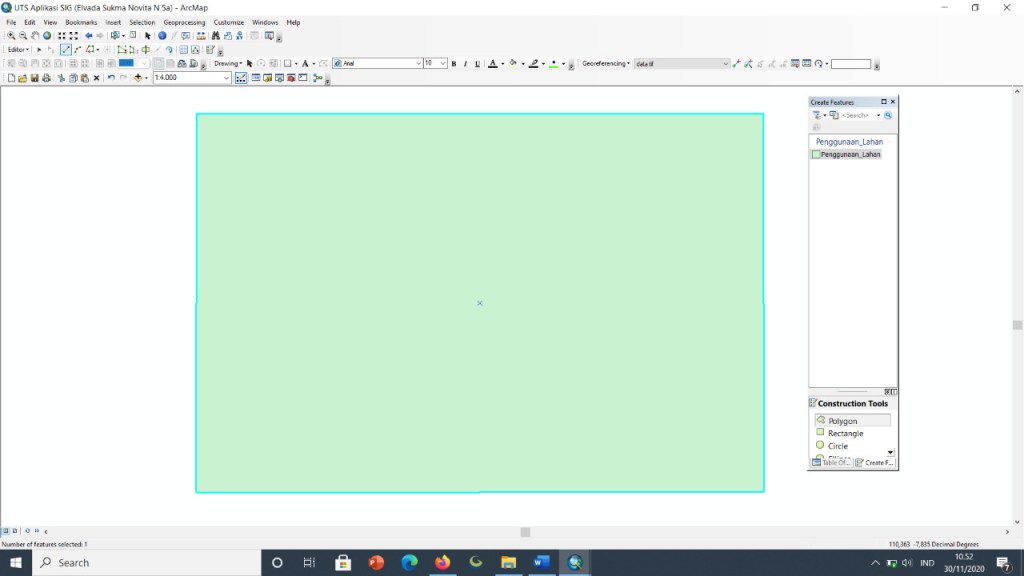

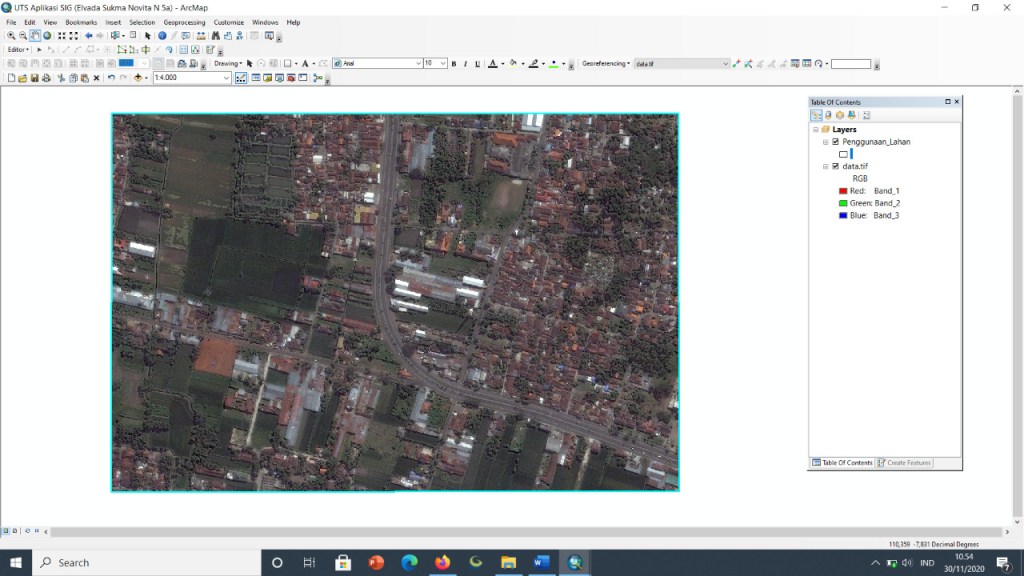

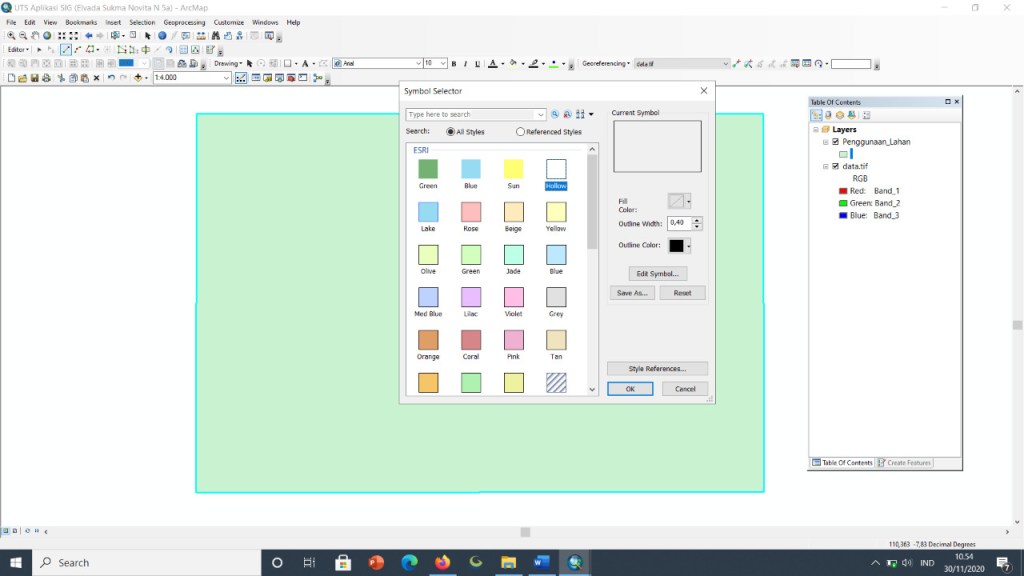

10. Lalu kita digitasikan dalam bentuk kotak > setelah itu klik 2x > ubah warna nya menjadi hollow > klik oke

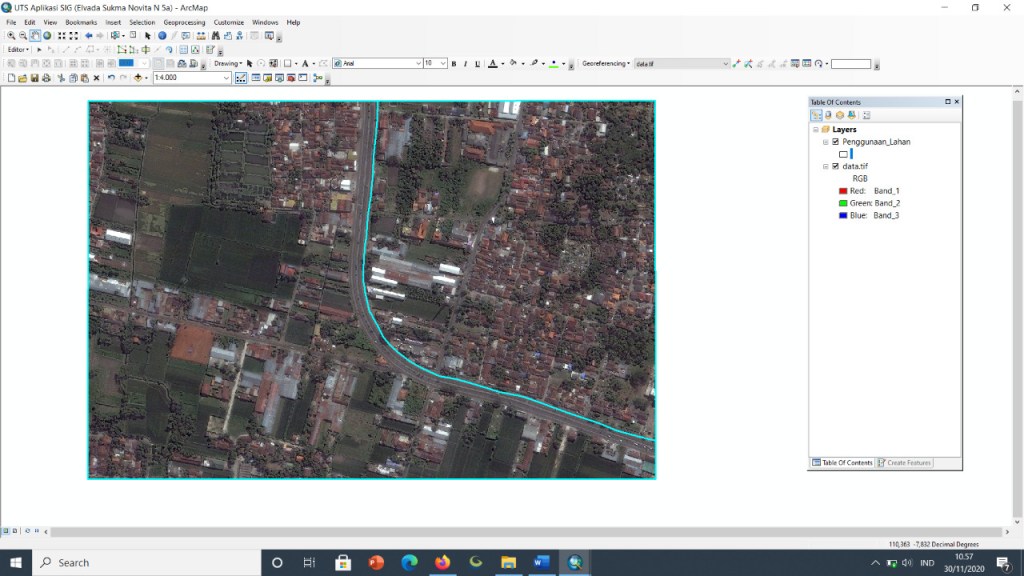

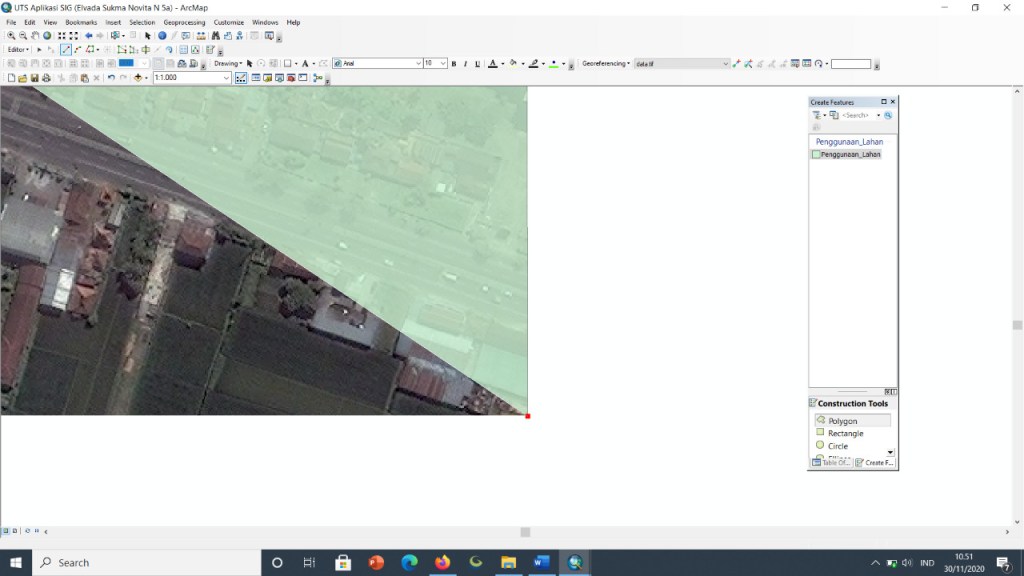

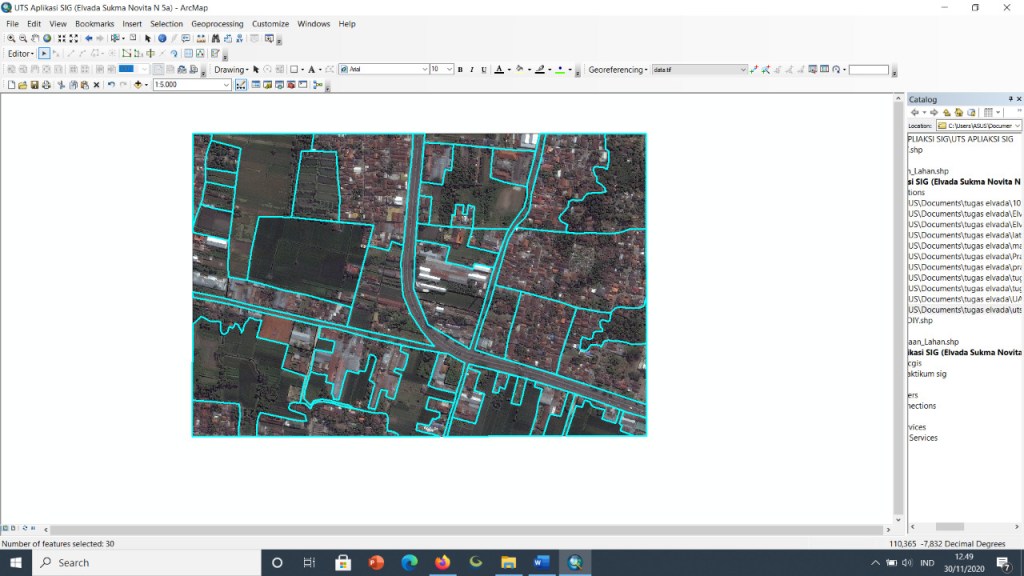

11. Lalu klik cut polygon > digitasi

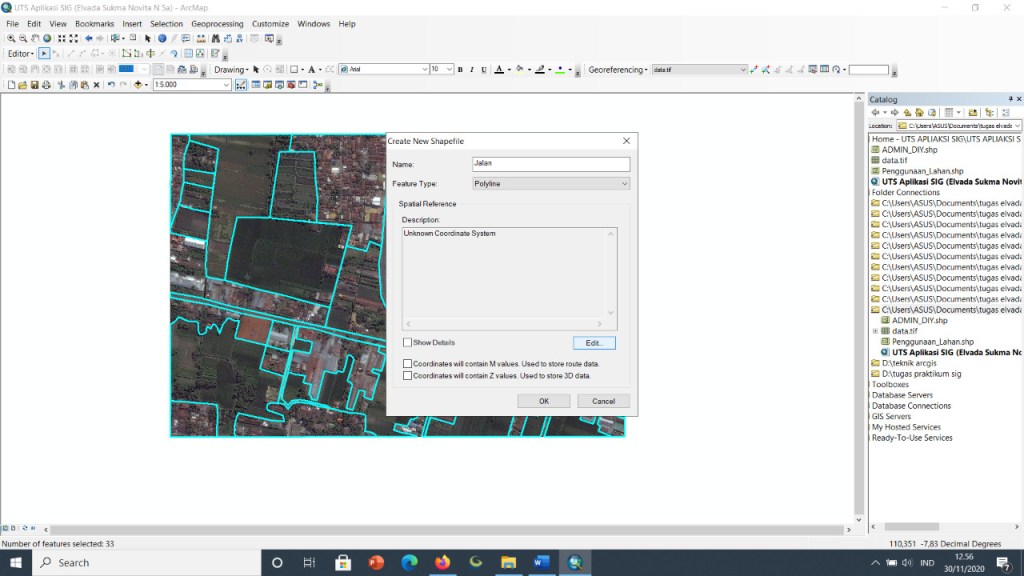

12. Setelah sudah digitasi > kita membuat shp jalan caranya hampir sama seperti membuat penggunaan lahan yang berbedanya adalah Feature type polyline > edit > project coordinate system > UTM > WGS 1984 > Southern Hemisphere > 49s > klik oke

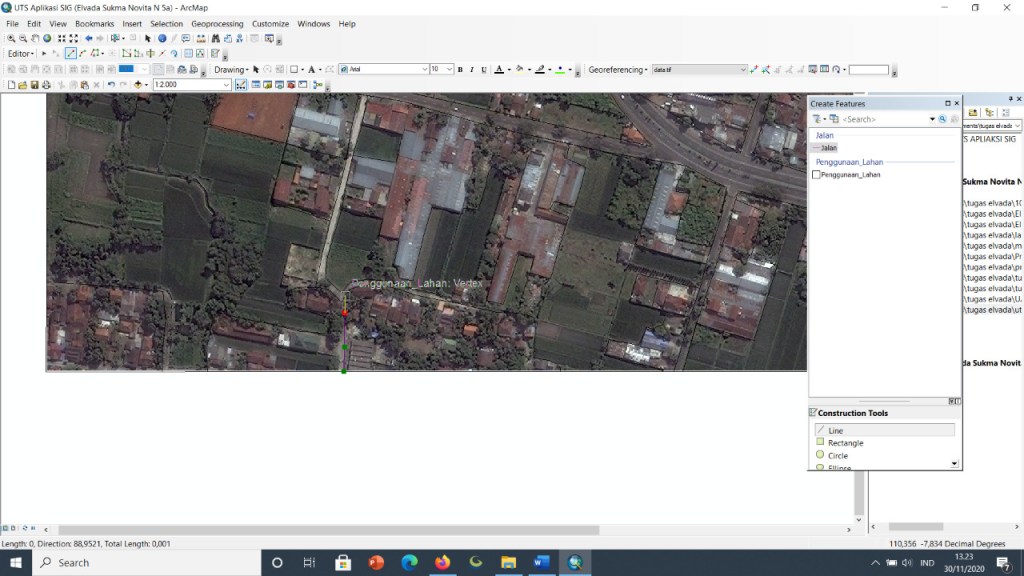

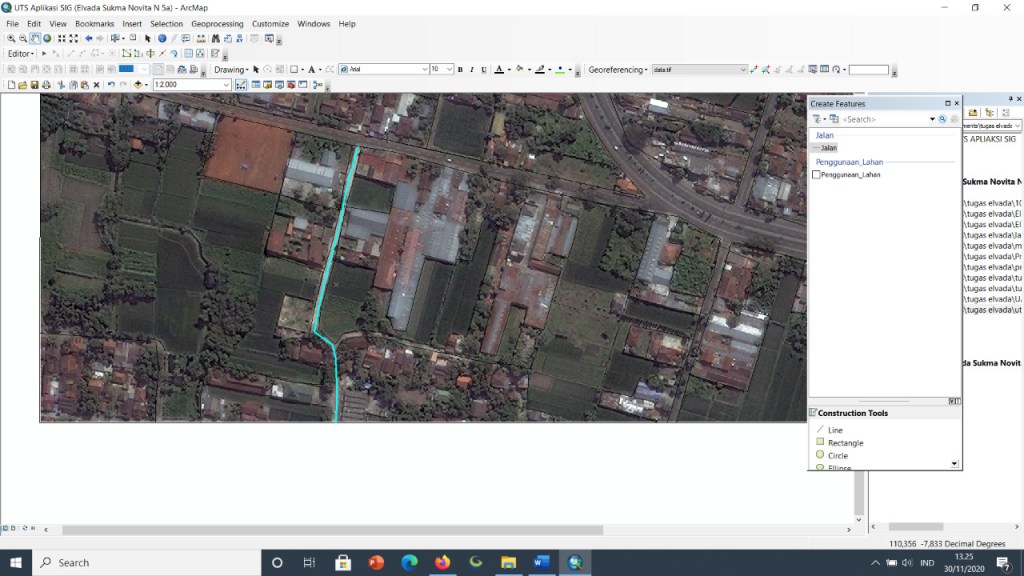

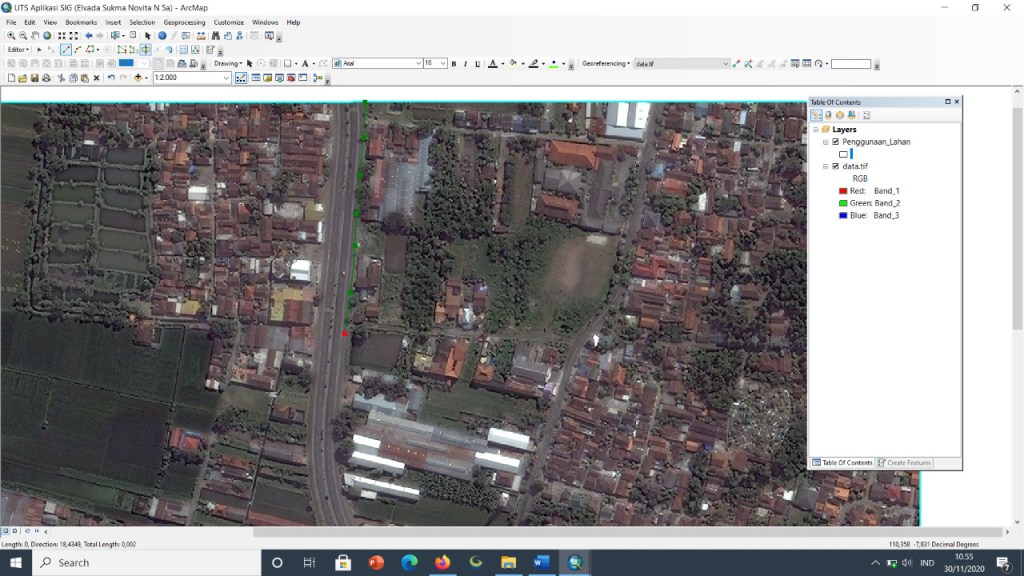

13. klik create feature > Jalan > line > digitasi

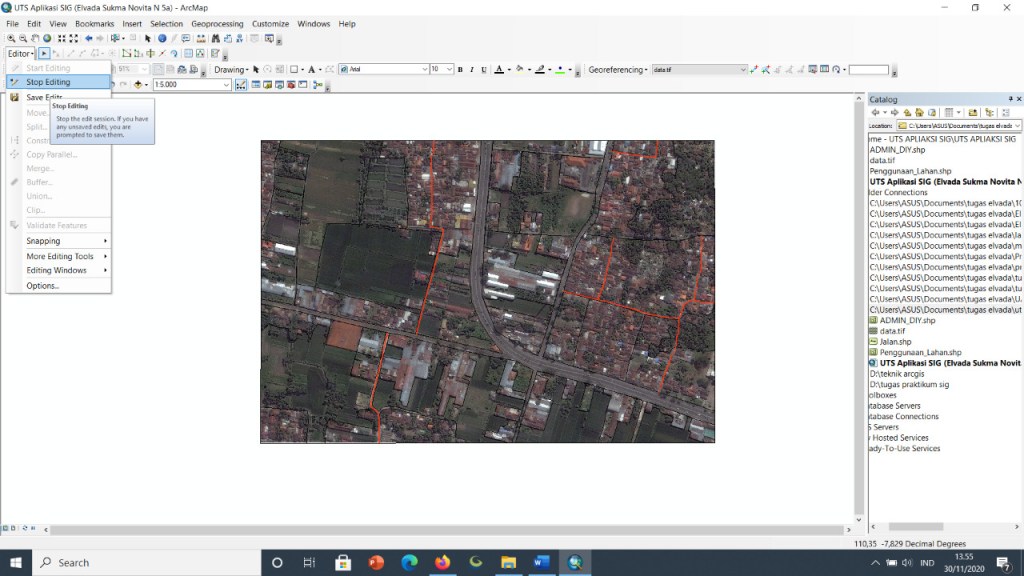

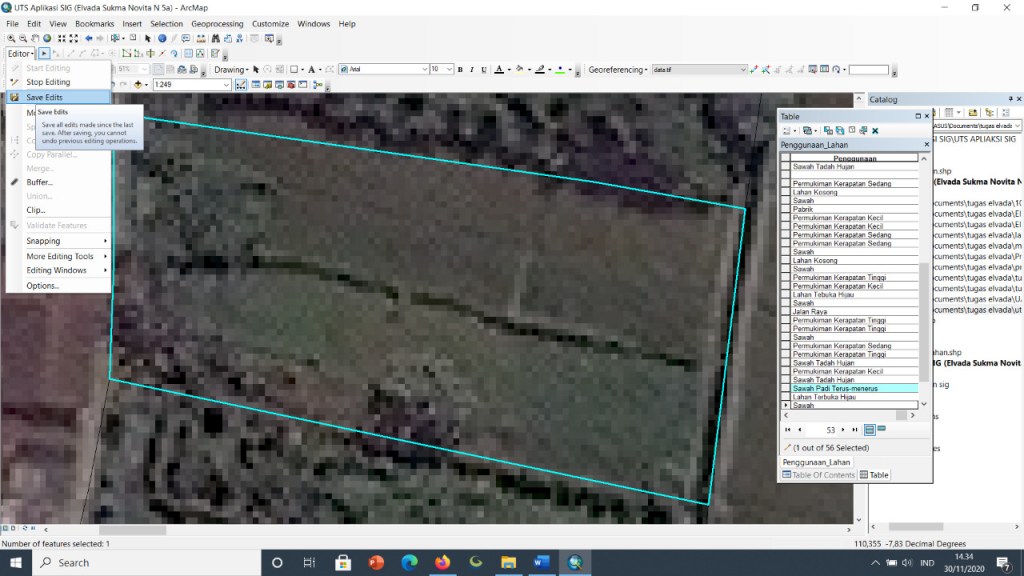

14. Setelah itu save editing > stop editing

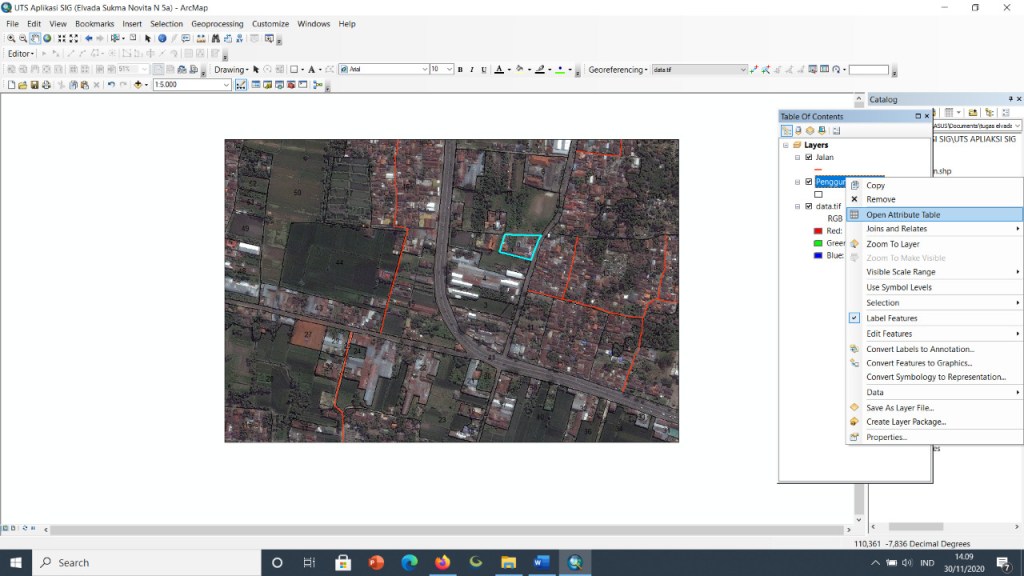

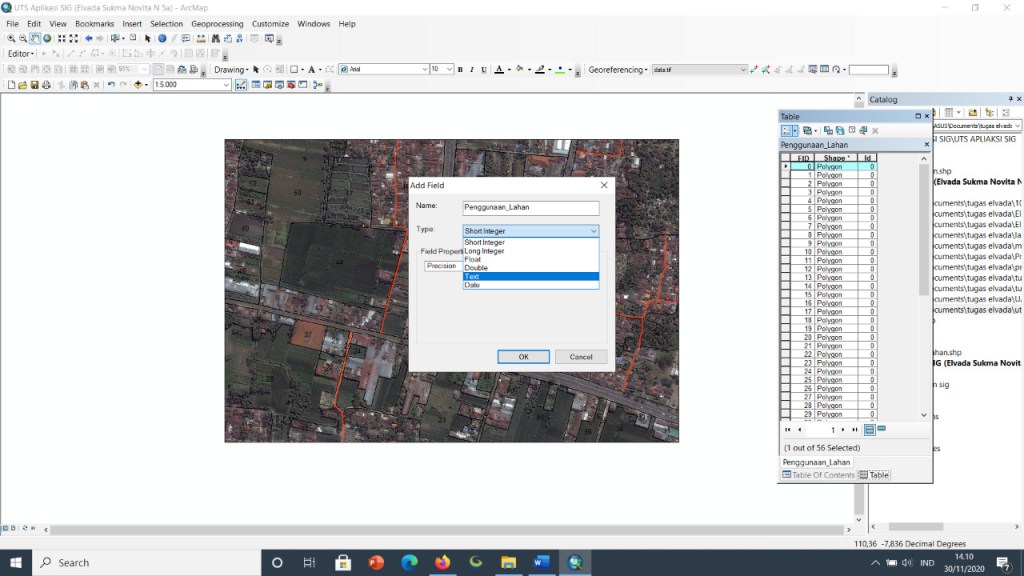

15. Klik kanan di table of contents pada penggunaan lahan > open attribute table > klik add field > ketik nama ” Penggunaan_Lahan ” > type text > lalu klik oke

16. Lalu klik star editing kembali > ketik di bagian tabel tersebut

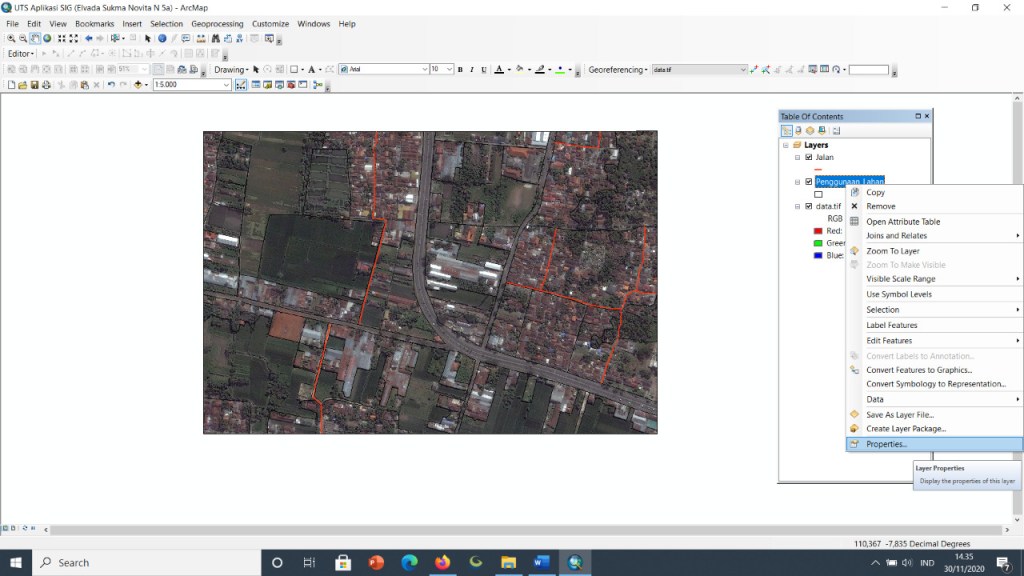

17. klik kanan di table of contents pada penggunaan lahan > properties

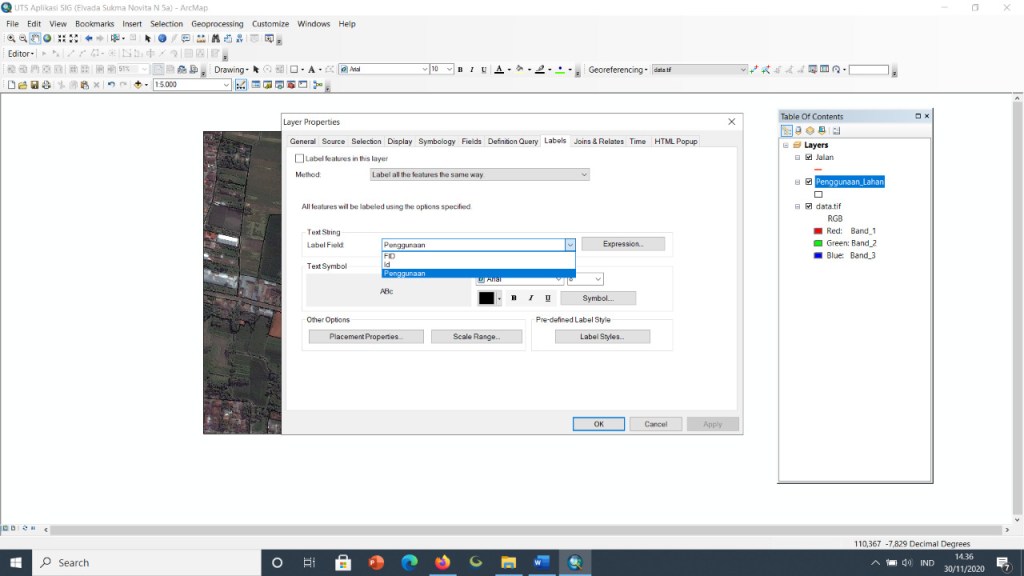

18. Klik labels > Label field klik Penggunaan

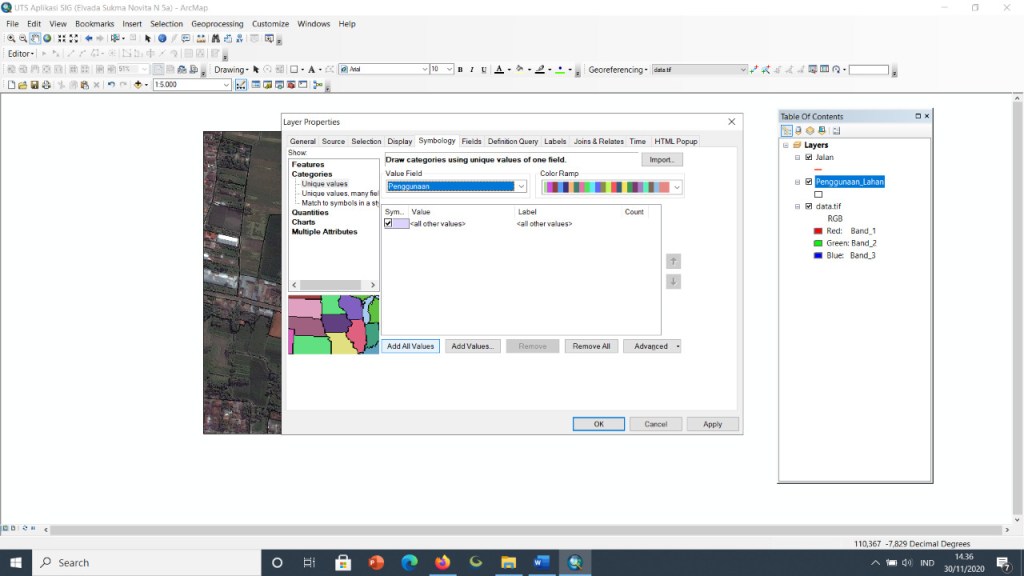

19. Lalu klik symbology > Categories > Value field pilih penggunaan > klik add all value > klik oke

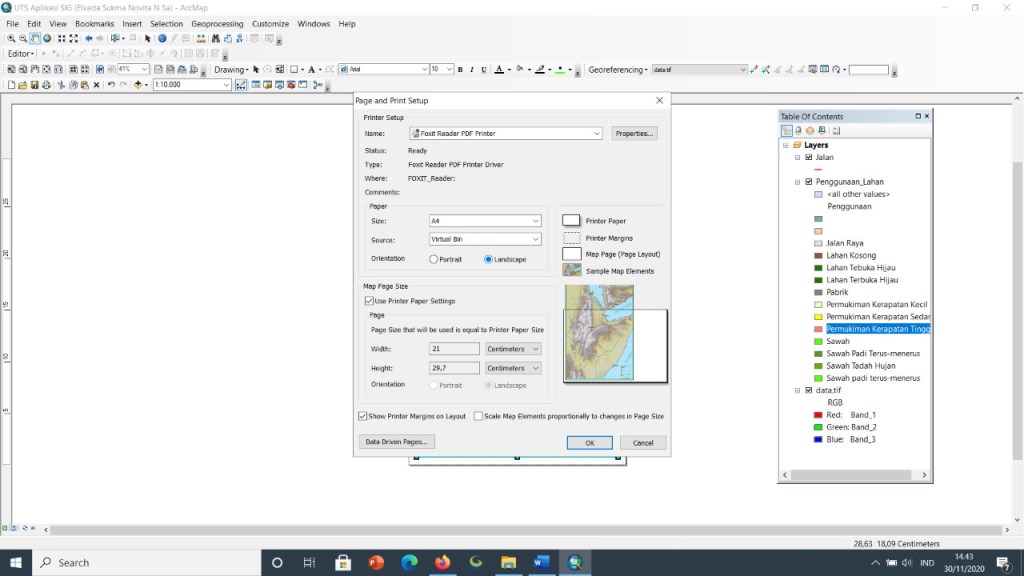

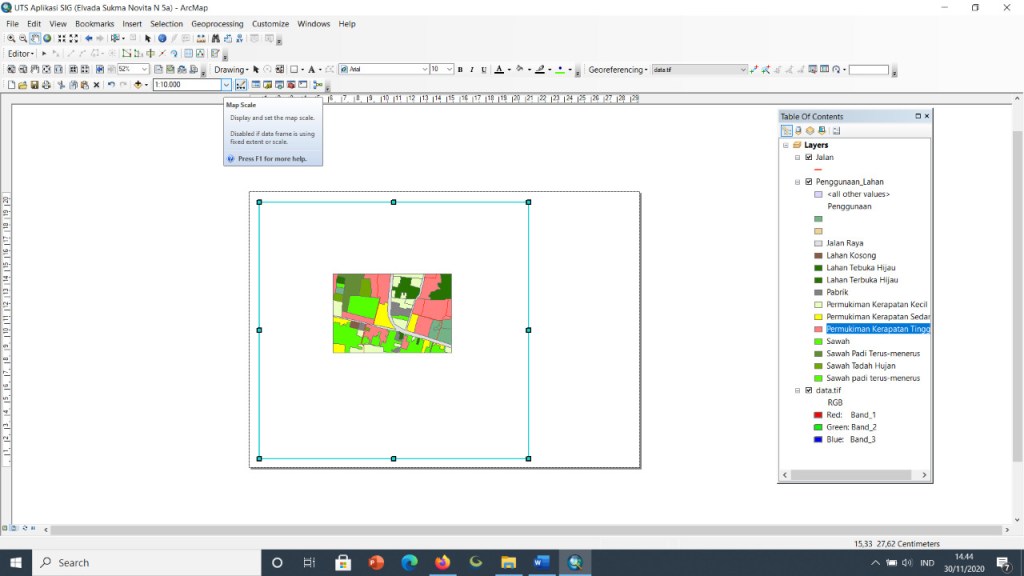

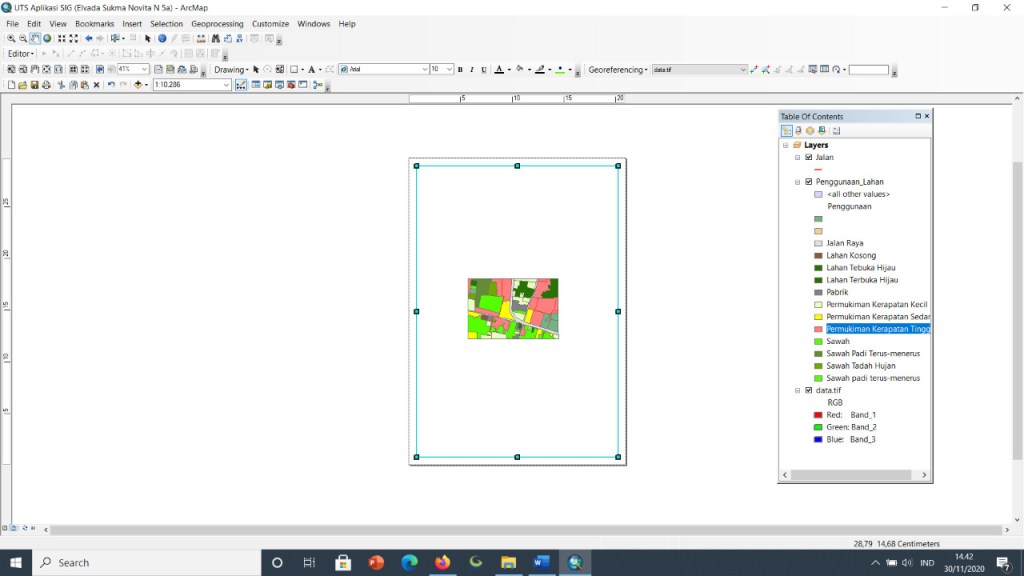

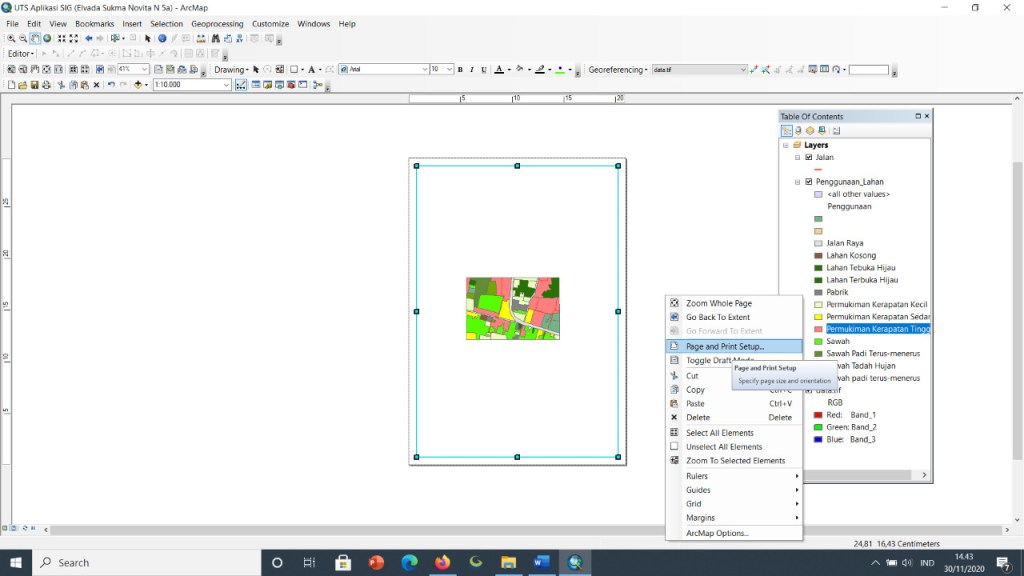

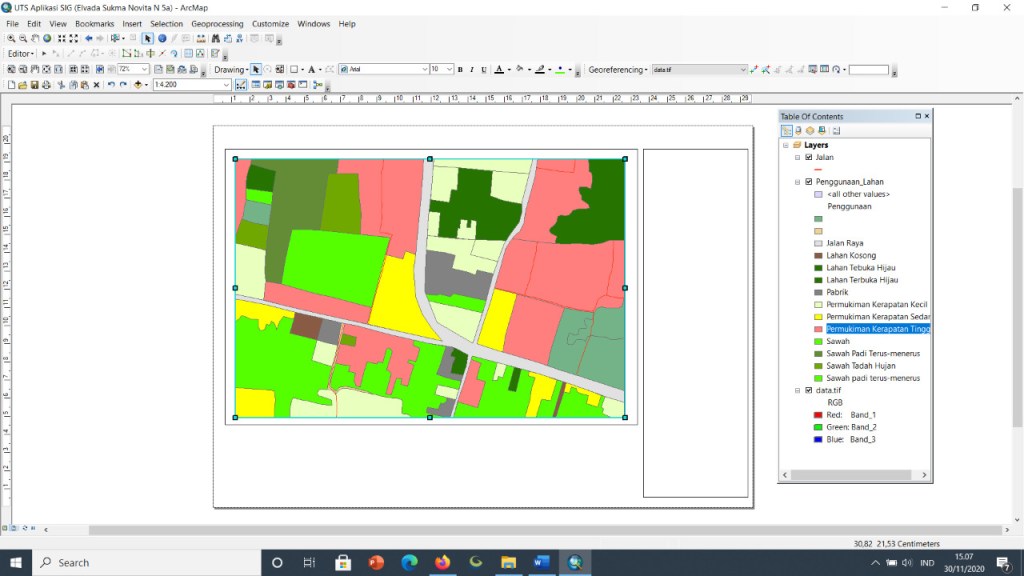

20. Klik layout view > klik kanan page and setup > pilih landscape

20. Lalu ukurannya harus seimbang

21. Kita akan membuat legenda dengan cara > klik rectangel > buatnya dengan rapi

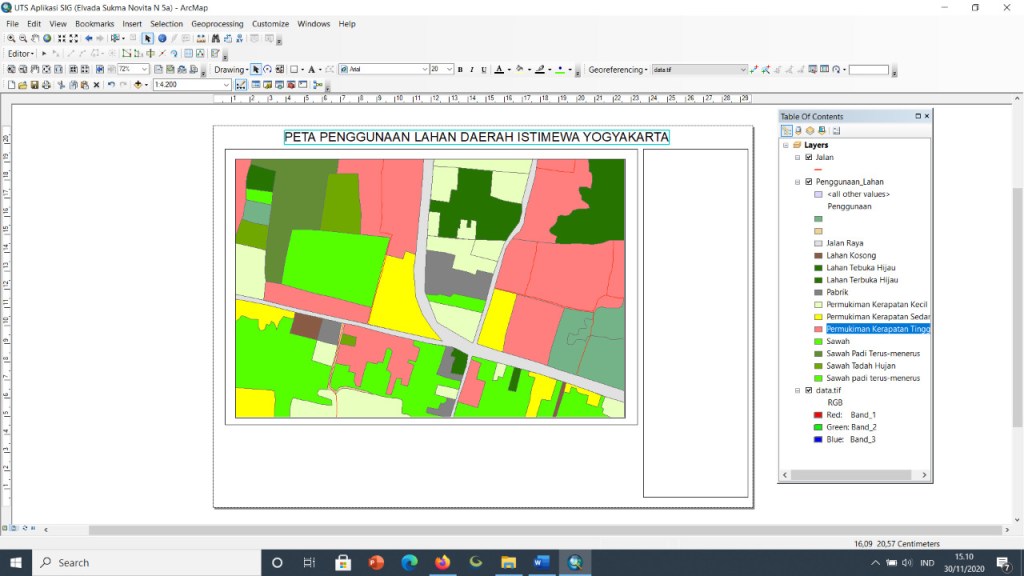

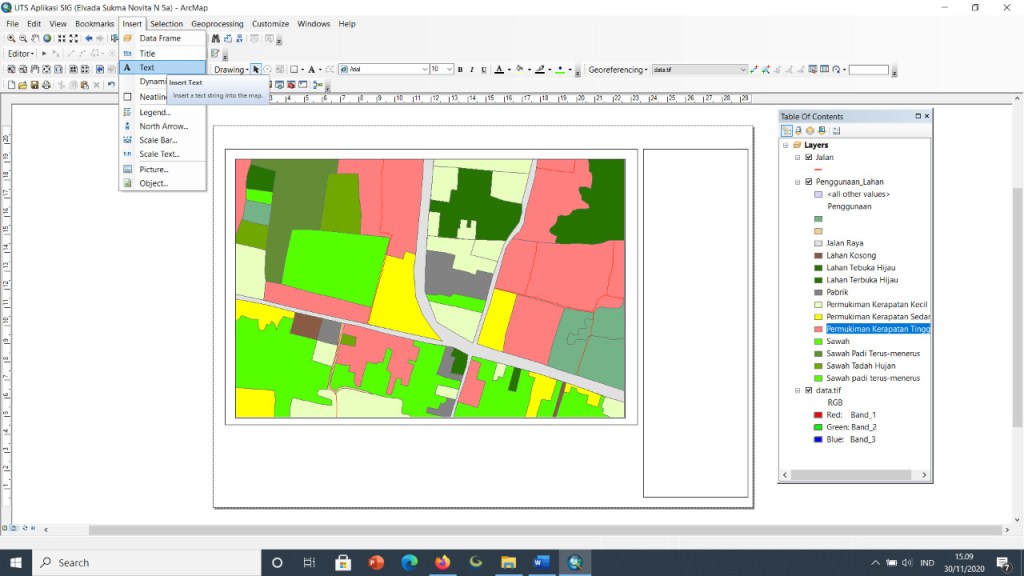

22. Buat lah judul dengan cara insert > text

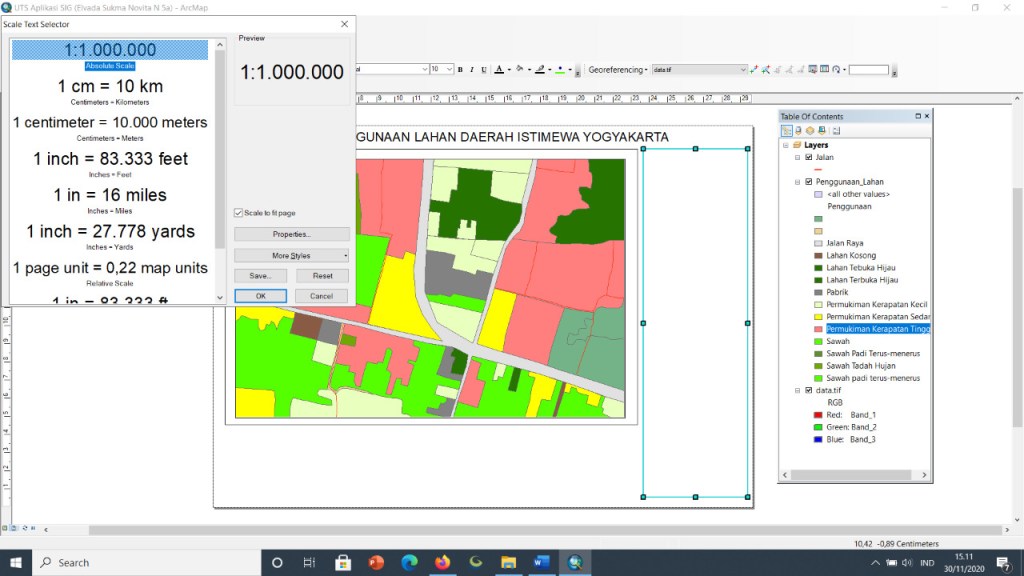

23. Membuat skala dengan cara insert > scale text > absolute scale > klik oke

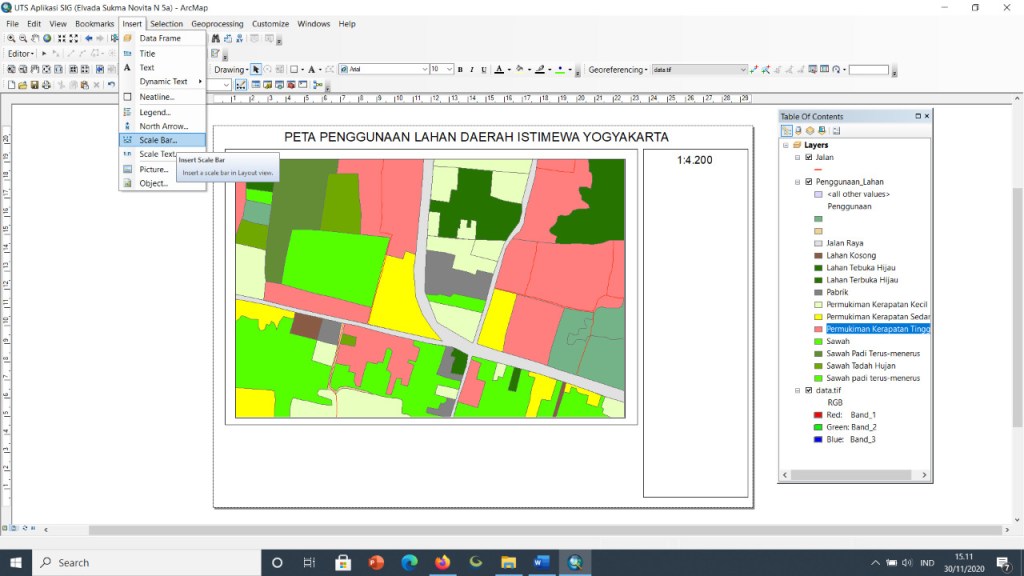

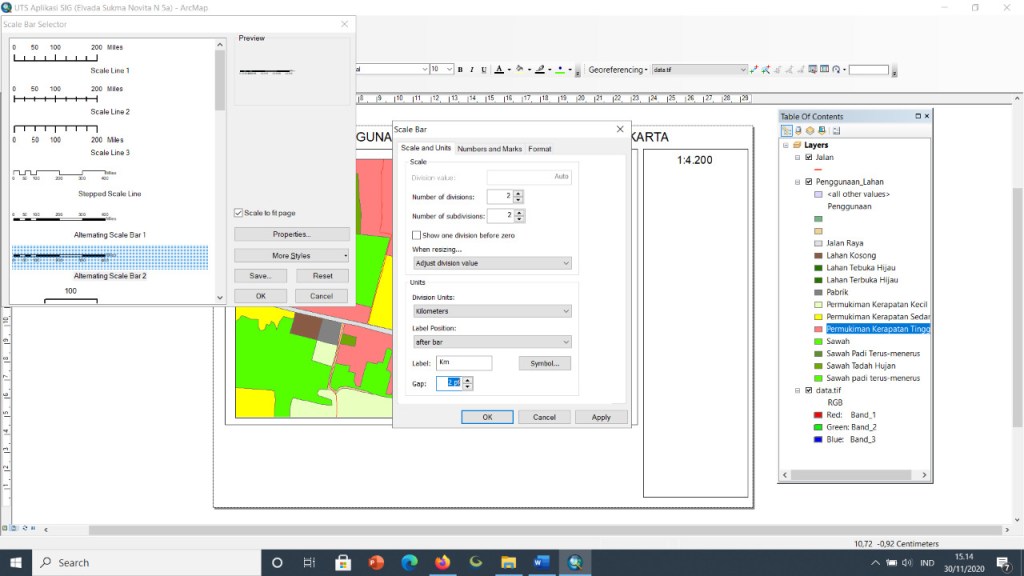

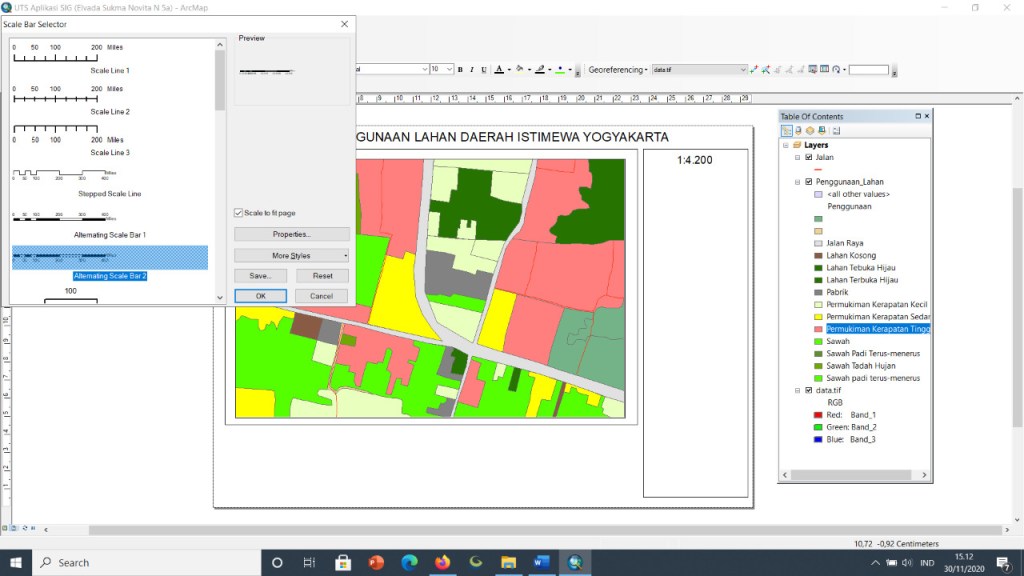

24. Lalu membuat scale bar > pilih altemating scale 2 > propeties > number of division 2 > number of subdivision 2 > division units kilometers > label di ubah km > gap 2 pt > klik oke

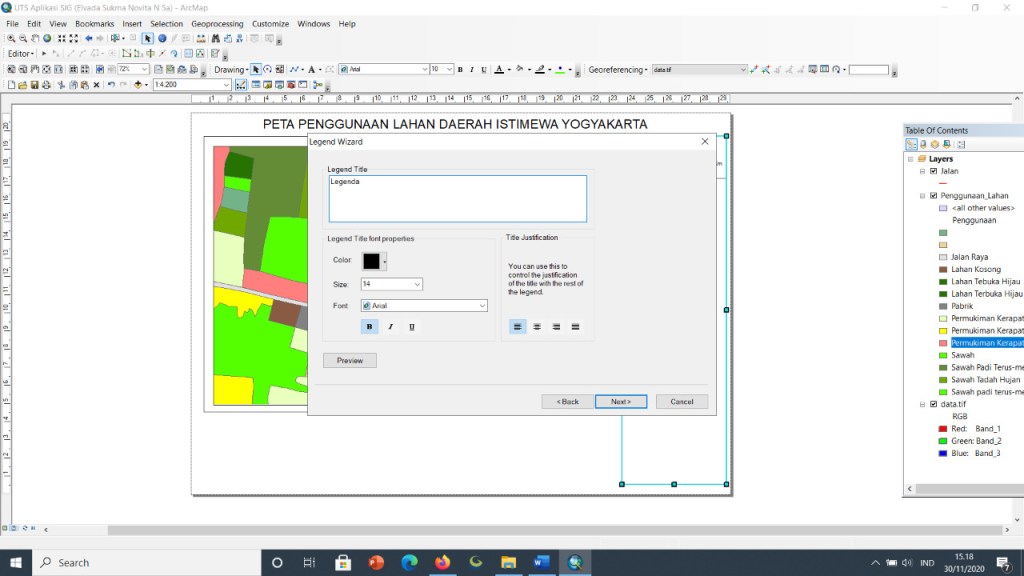

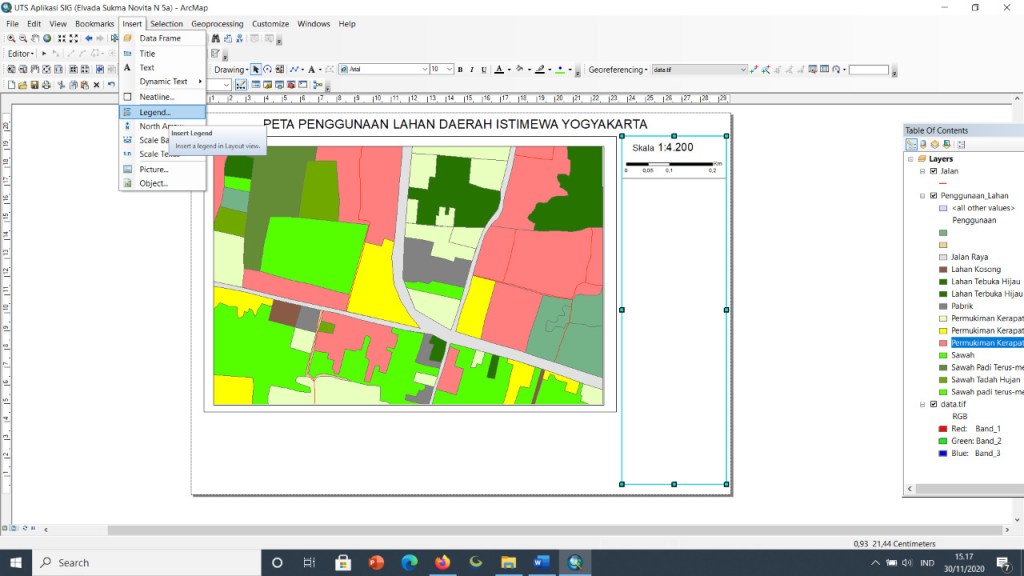

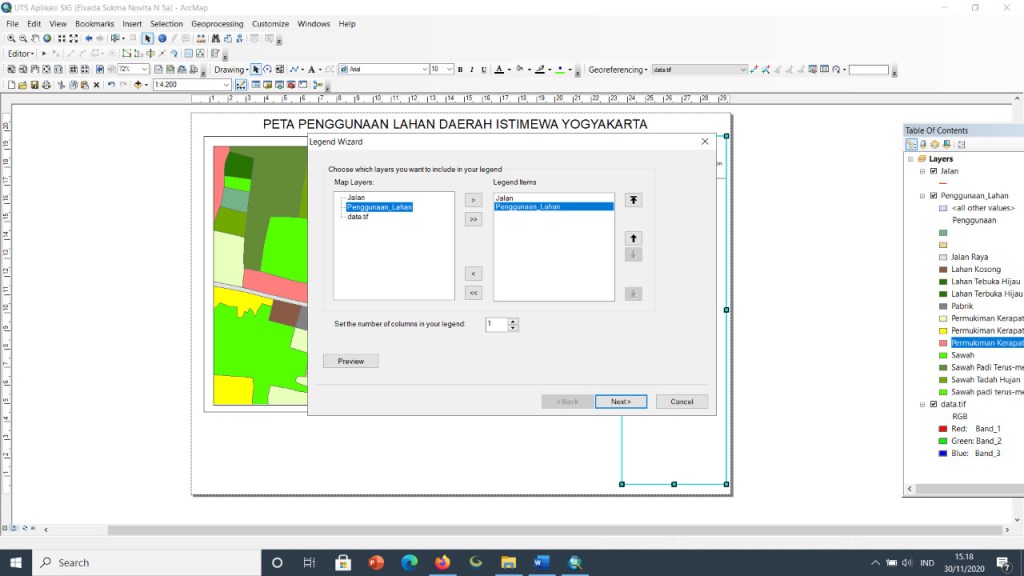

25. klik insert > legenda > legenda title di ganti legenda > finish

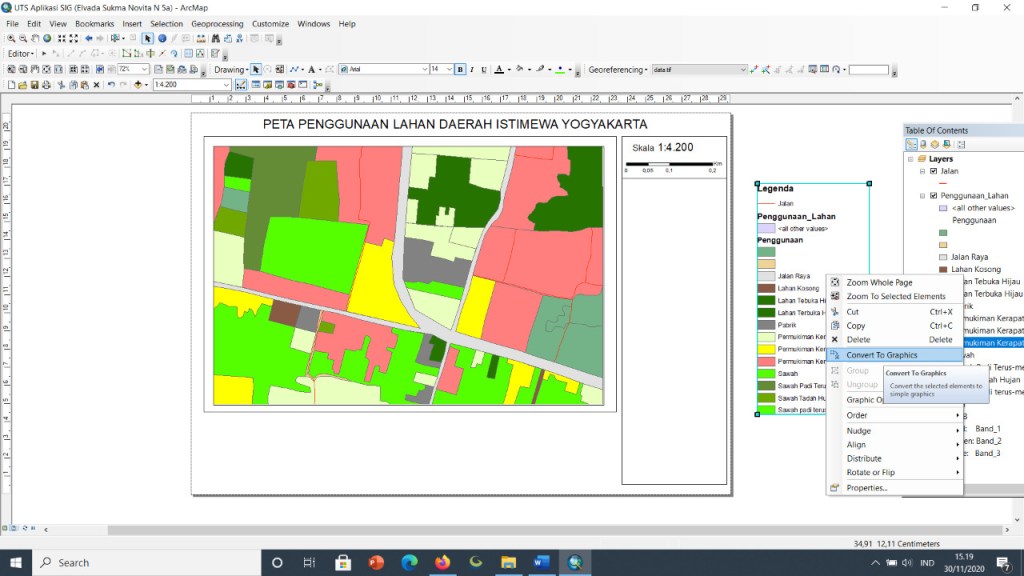

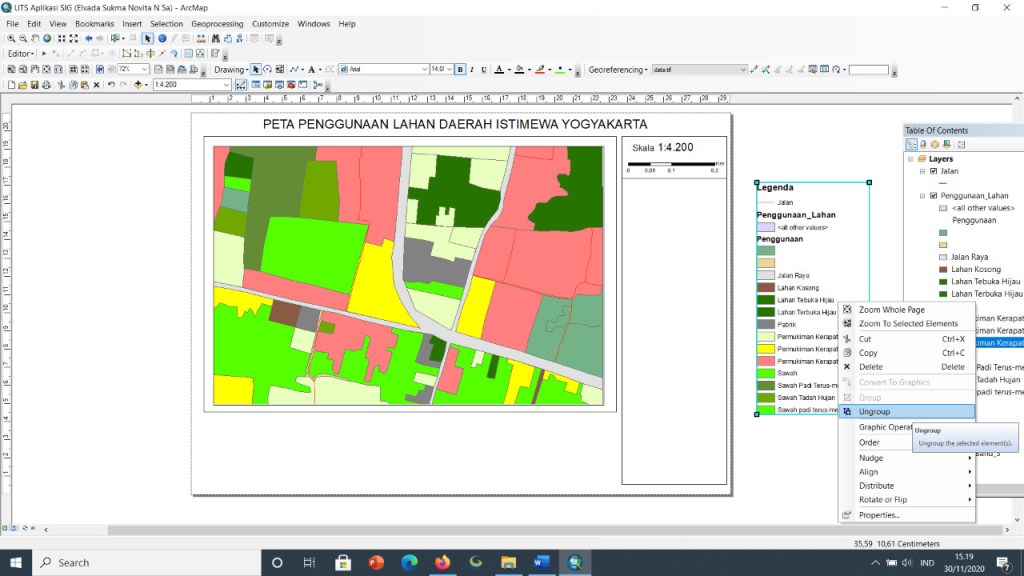

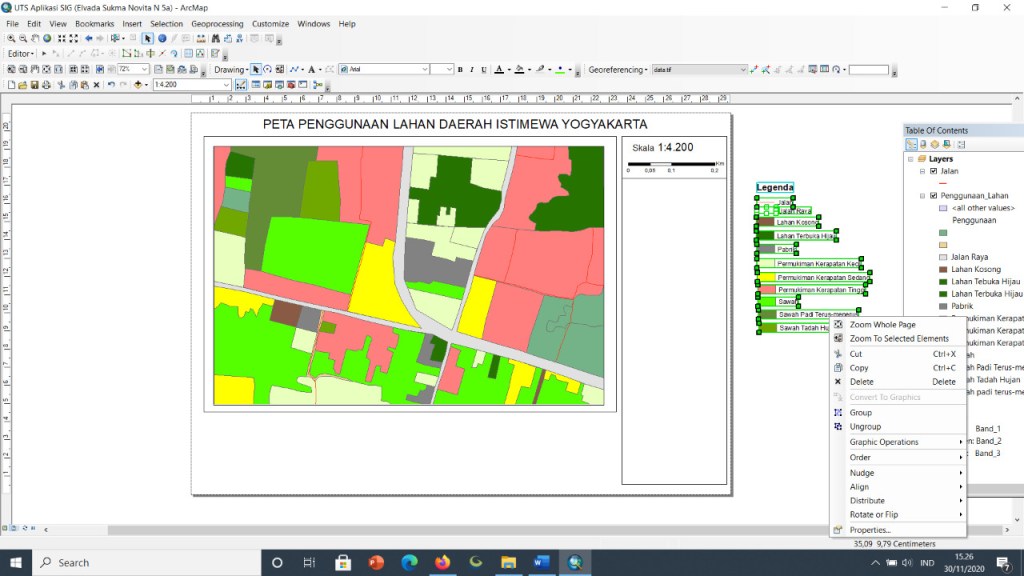

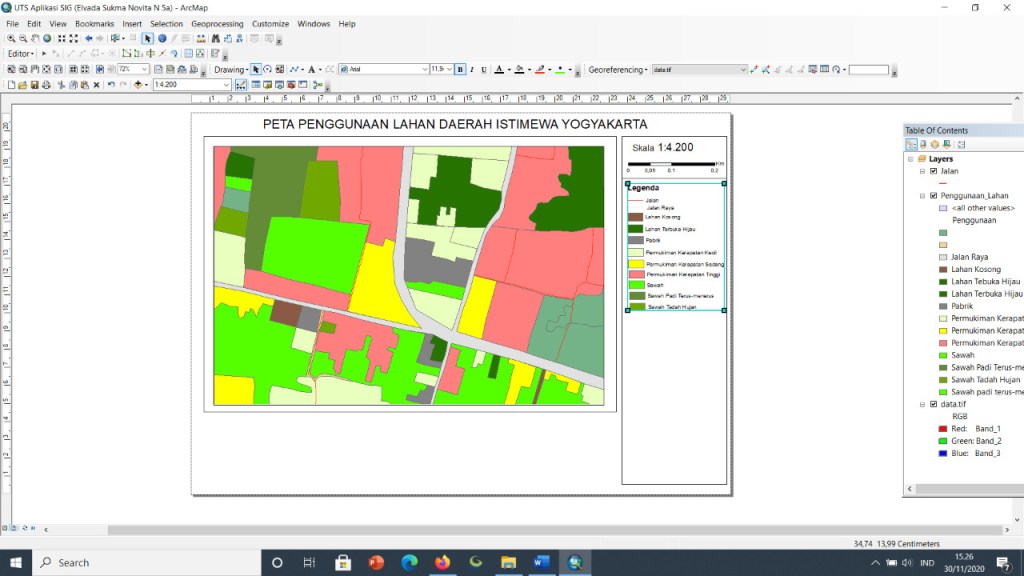

26. klik convert to graphic pada legenda > ungroup > lalu di rapihkan > klik kanan group

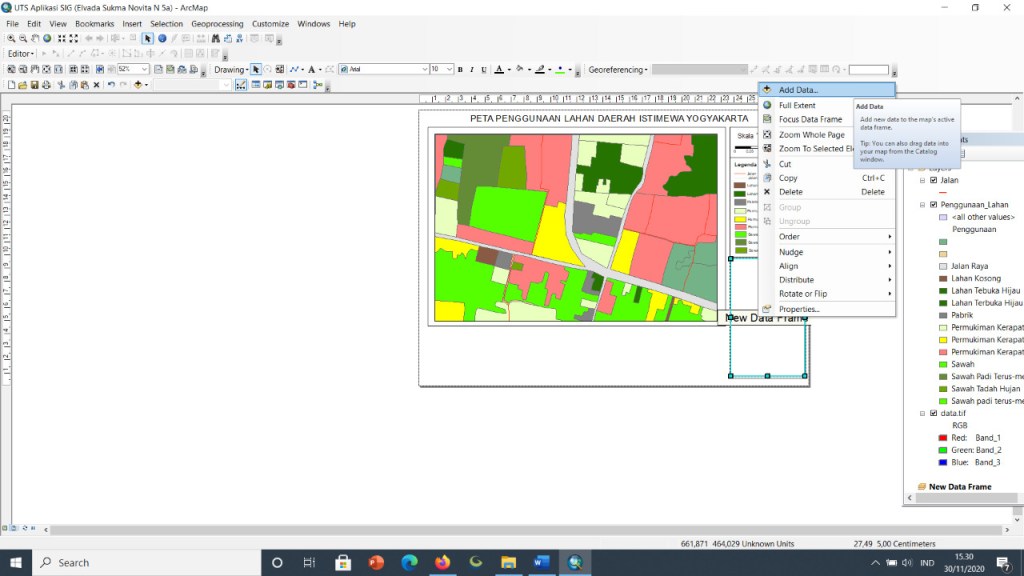

27. Klik insert > data frame > add data > cari data admin (shp) > klik oke > titik pada data frame > add data > cari data penggunaan lahan > klik oke > tambahkan scale text dan scale bar serta tulisan lokasi penelitian

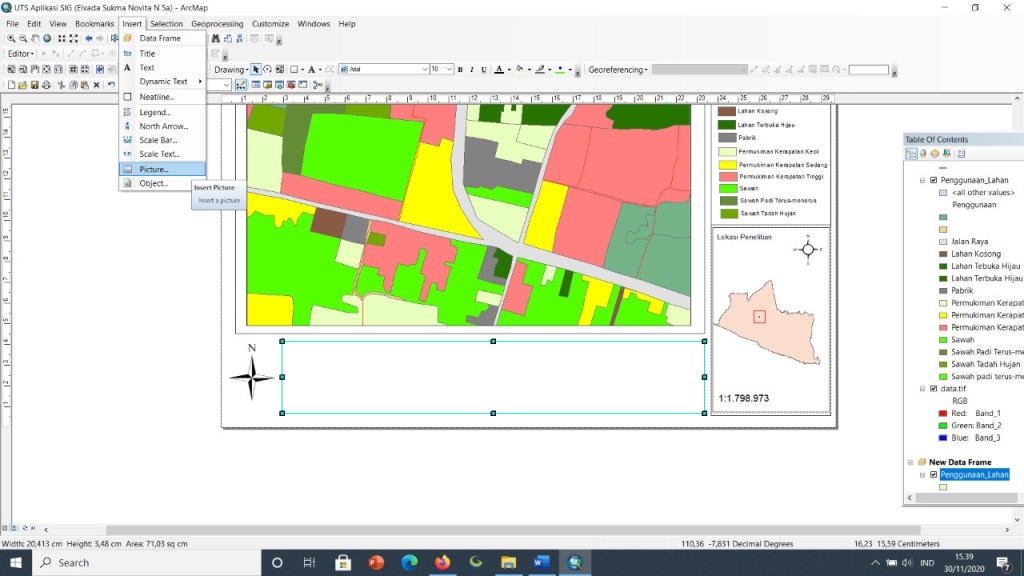

28. setelah itu, tambahkan arah mata angin di insert, nama yang di buat, serta logo

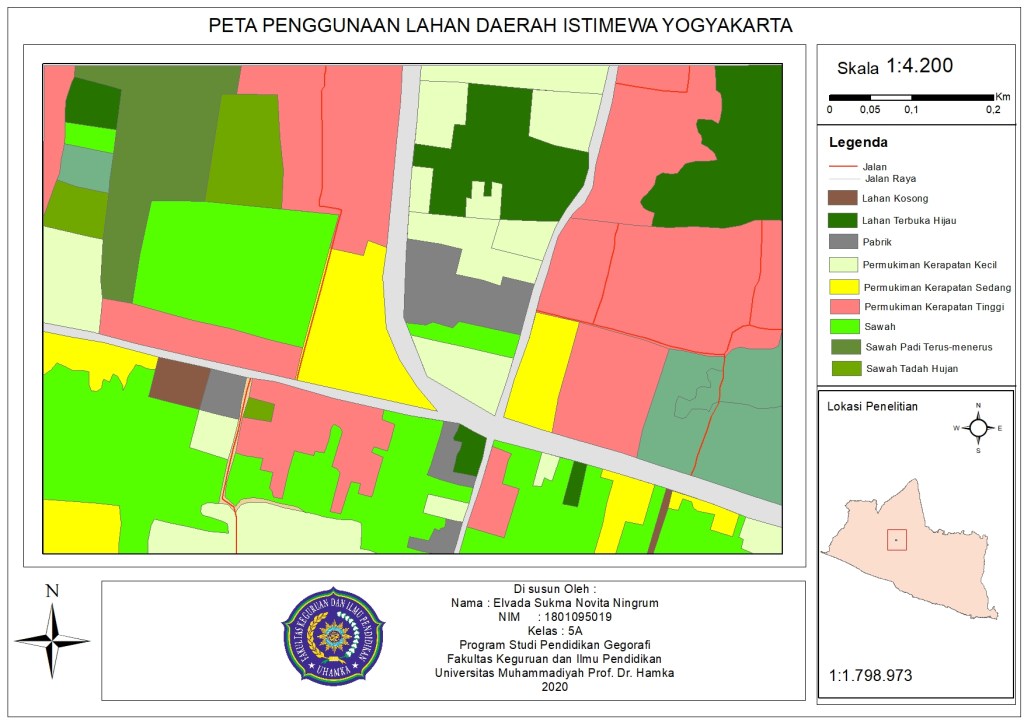

Nah, itu lah tutorial cara membuat penggunaan lahan yang berada di Yogyakarta pada arcgis 10.2.2. Terimakasih sudah membaca blog saya mohon maaf jika masih banyak kekurangan. Wassalamualaikum Wr. Wb see you!!!!
